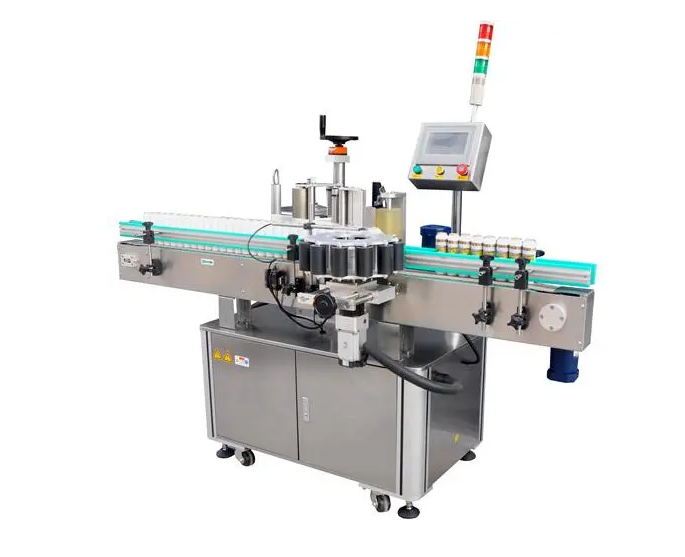

AY-421星盤式高速圓瓶貼標機

點擊下方觀看奧羽機械案例視頻

產品簡介

適用于廣泛應用于醫藥、食品、玩具、日化、等行業直徑40mm~90mm之間的圓瓶，可貼單標和雙標，正背雙標間距可靈活調整；具備錐形瓶貼標功能；選配圓周定位檢測裝置，可實現在圓周面指定位置貼標。

放產品到輸送帶，進入分瓶機構，分瓶機構將產品分開后，傳感器檢測到產品經過，傳回信號到貼標控制系統，在適當位置控制系統控制相應電機送出標簽并貼附在產品待貼標位置上，同時覆標，一張標簽的貼附動作完成。

放產品（可接流水線）—>產品輸送（設備自動實現）—>產品分距—>產品檢測—>貼標—>覆標—>收集已貼標產品。

技術參數：

適用標簽長度：20mm～290mm
適用標簽寬度（底紙寬度/mm） ：20mm～160mm
適用產品直徑（針對圓瓶）及高度：直徑：φ25mm～φ90mm 高度：25mm～300mm
適用標卷外徑：φ280mm
適用標卷內徑：φ76mm
貼標精度：±1mm
出標速度（m/min）：步進：5～19m/min 伺服：5～25m/min
貼標速度（pcs/min）：步進：25～50pcs/min 伺服：30～60pcs/min
輸送速度（m/min）：5～25m/min
重量：約185kg
頻率（HZ）：50HZ
電壓（V）：220V
功率（W）：570W（牽引步進） 980W（牽引伺服）
設備外形尺寸（長×寬×高）：1950mm×1200mm×1530mm
氣壓（Mpa）：0.4～0.6Mpa
